Mise en place de l'équilibrage de charges réseau
[SRV1&SRV2]Installez la fonctionnalité Network Load Balancing sur les deux serveurs
Dans l'outil d'administration Server Manager, cliquez sur Features dans l'arborescence à gauche puis sur Add features dans les liens à droite.

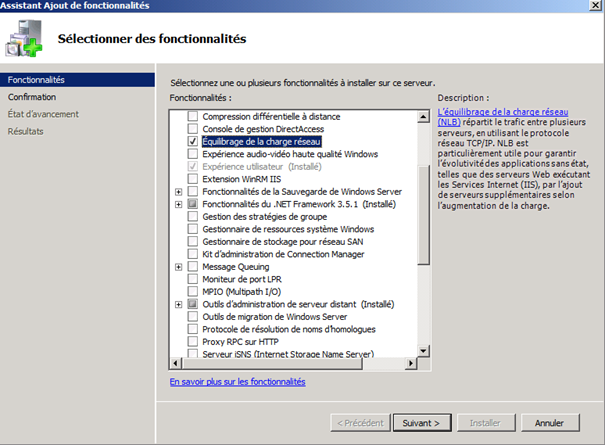

Dans l'assistant, sélectionnez la fonctionnalité Network Load Balancing puis cliquez sur Next, puis sur Install.
Fermez l'assistant.
[SRV1]Configurez la ferme de serveur à partir de IIS-SRV1
Dans l'outil d'administration Network Load Balancing Manager, cliquez avec le bouton droit sur le nœud Network Load Balancing Clusters, puis sur New cluster.
Dans la fenêtre New Cluster entrez l'adresse IP de votre machine puis cliquez sur Connect.
Dans la liste Interfaces available for configuring a new cluster, sélectionnez l'interface avec l'adresse l'adresse IP de votre machine, puis cliquez sur Next.
Dans la fenêtre New Cluster : Host Parameters, cliquez sur Next.
Dans la fenêtre New Cluster : Cluster IP Addresses, cliquez sur le bouton Add, entrez l'adresse IP mise en NLB , cliquez sur OK, puis sur Next.
Dans la fenêtre New Cluster : Cluster Parameters, dans la zone Cluster IP configuration, tapez le nom d'hote de l'ip dans le champ Full Internet name puis dans la zone Cluster operation mode, sélectionnez l'option Multicast, puis cliquez sur Next.
Dans la fenêtre New Cluster : Port Rules, cliquez sur Edit.
Dans la fenêtre Add/Edit Port Rule, dans la zone Port range entrez 80 dans les champs From: et To: . Cliquez sur OK.
Dans la fenêtre New Cluster : Port Rules, cliquez sur Add.
Dans la fenêtre Add/Edit Port Rule, dans la zone Port range entrez 443 dans les champs From: et To: . Cliquez sur OK.
Dans la fenêtre New Cluster : Port Rules, cliquez sur Add.
Dans la fenêtre Add/Edit Port Rule, dans la zone Port range entrez 3389 dans les champs From: et To: . Cliquez sur OK.
Dans la fenêtre New Cluster : Port Rules, cliquez sur Finish.
[SRV1]Ajouter le second serveur à la ferme de serveur
Cliquez avec le bouton droit sur rd-farm.avaedos<id>.lan (172.16.<id>.5) dans l'arborescence de gauche, puis sur Add Host to Cluster.
Dans la fenêtre Add Host to Cluster: Connect entrez 172.16.<id>.3 puis cliquez sur Connect.
Dans la liste Interfaces disponibles pour la configuration du cluster, sélectionnez l'interface avec l'adresse IP 172.16.<id>.3, puis cliquez sur Next.
Dans la fenêtre Add Host to Cluster: Host Parameters, cliquez sur Next.
Dans la fenêtre Add Host to Cluster: Port Rules, cliquez Finish.
Patientez le temps que la synchronisation s'effectue entre les deux serveurs.
[CLI]Tester la tolérance aux pannes à partir d'un client
A partir du poste client, connectez-vous sur la page web http://IPduNLB et notez le nom du serveur.
Débranchez le serveur (ou mettez en pause la machine virtuelle) correspondant à la page précédemment chargée et rechargez la page web sur le client qui se connecte si tout se passe bien sur l'autre serveur.
